BRAVLJENJE PADAJUĆIM BLOKOM

[Luger]

Koristim priliku da predstavim tri pištolja u kalibru 9 mm Luger koji koriste padajući blok za bravljenje cijevi. Padajući blok je korišten i kod Mausera C-96 gdje je zadnji dio bloka nailazio na kosu ravan, ali i kod slijedećih pištolja Walther P.38, Beretta 92FS i našeg PHP-a. Blok za bravljenje se simetrično upire u otvore na zatvaraču, a odbravljuje ih prijenos putem čeličnog trna koji se prilikom kretanja cijevi unatrag upire o kućište.
Zanimljivo je da je naš prvi pištolj PHP MV nastao kako svojevrsna kombinacija Walthera P.38 i Berette 92FS, ali baš i ne uspješna.
Cijevi se u ovom slučaju kreću pravocrtno cca 7 mm, ankon čega dolazi do odbravljivanja. Navodno ovaj način kretanja cijevi omogućuje precizniji pogodak !? (ovdje očekujem stručna mišljenja).

PHP MV, Walther P.38 i Beretta M92FS

Pogled na zatvarače s donje strane, blokovi su u zabravljenom položaju

Bočni izgled cijevi s blokovima za bravljenje: Beretta M92 FS, Walther P.38 i PHP MV

Zadnji dio cijevi s trnom za odbravljivanje: PHP MV, Walther P.38 i Beretta M92FS

Smještaj povratnih opruga

[Luger]

Da dopunim s fotografijama mojih favorita.

[istra champion]

Zanimljivo je da je naš prvi pištolj PHP MV nastao kako svojevrsna kombinacija Walthera P.38 i Berette 92FS, ali baš i ne uspješna.

Čisti promašaj , naši stručnjaci su ostali ''nazad'', a nisu ni uspjeli ni s HS-95 (a ni onaj poslije im nije baš nešto). Dijelovi su im letili, pucali, raspadao se pištolj,...

Cijevi se u ovom slučaju kreću pravocrtno cca 7 mm, ankon čega dolazi do odbravljivanja. Navodno ovaj način kretanja cijevi omogućuje precizniji pogodak !?

Da je to baš tako onda bi malo ''jači'' sportski pištolji imali takvo bravljenje, ali ipak nemaju .

[Luger]

A valjda je tako.

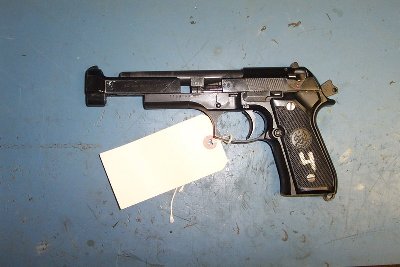

Dalje su neke mane kod bravljenja jer je stijena zatvarača u utoru za bravljenje puknuta. Navedeno je istaknuto kod Berette M92FS, ali sva sreća postoji hvatač zatvarača ugrađen na lijevoj strani kućišta. Vjerovatno je razlog pretjerano jako streljivo. Naravno sve se s neodogvarajućim streljivom može desiti i na drugim pištoljima.

[istra champion]

Pa ne znam baš. Tormentacijsko streljivo je puno jače od originalnog i ako onda ne pukne nebi trebalo ni sa slabijim. Mislim da je to ipak stvar materijala od kojeg je napravljena navlaka ili možda neke greške prilikom izrade.

[Luger]

ILI:

Mislim i vidim da P.38 ima masivniji blok.

[Luger]

Tornamencijsko je jače oko 30 %, ali ipak ne spuca se s njim 100 komada na testiranju svakog oružja.

[Mario_Zg]

Ima masa P38-ica kojima se to dogodilo da pukne navlaka na tom oslabljenom dijelu. Kao razlog navode jacu municiju i "mismatching" pistolje odnosno pistolje slozene od dijelova iz razlicitih serija a i razlicitih proizvodjaca (byf, cyq, ac...), Sve to pase ali se cesto dogadjaju ta pucanja.

http://img691.imageshack.us/img691/8735 ... 0slide.jpg

[istra champion]

Koja bi to bila ''jača'' municija, koja brzina u m/s, koji proizvođač????

[omega]

Pa Beretta 92 je poznata po pucanju navlake, zato je , na direktni zahtjev američke vojske i uvedena inačica FS koja ima zadržač zatvrača kad navlaka pukne.

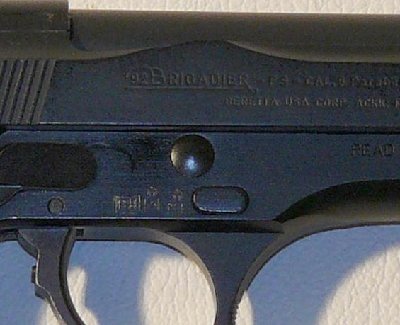

Inače do pucanja dolazi jer je navlaka u tom dijelu pretanka i nakon nekog vremena navodno preko 20 000 komada navlaka pukne. Na verziji Brigadir je taj nedostatak otklonjen pojačanjem navlake u tom dijelu.

[Luger]

Smatram da se problem pucanja zatvarača kod P.38 može riješiti ugradnjom novih opruga. Stare opruge su sabijene 70-tak godina, oslabljene, pa iz tog razloga prebrzo dolazi do odbravljivanja i veće brzine zatvarača, njenog gibanja do granične točke i težnje da nastavi put, a samim time i povećanog otpora koji direktno djeluje na najslabiji dio.
Kako bih to spriječio i skratio maksimalni put zatvarača/navlake na svom P.38 ugradio sam extra power opruge "Wolf gunssprings". Prokušavanjem s više vrsta modernog streljiva s različitim vrstama zrna pištolj svoj ciklus obavlja u cjelosti, a bravljenje je čvrsto i pouzdano.

[Luger]

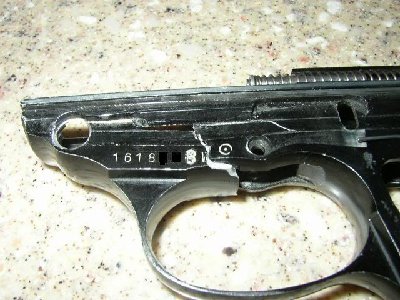

Još jedn lom kod Walthera P.1, lom aluminijskog kućišta. Problem je što ovaj nema metalni štift koji prolazi kroz ram. Kasnije je uveden. WWII P.38 ne pate od ovog problema jer imaju čelično kućište.

[Mario_Zg]

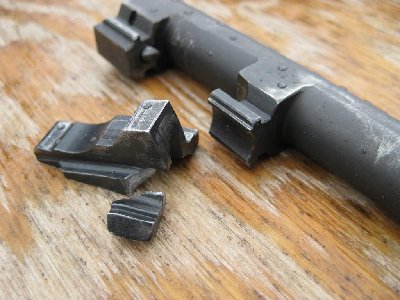

Evo jos jedan koji se RAZLETIO:

http://forums.p38forum.com/forums/viewt ... king+block

[Luger]

I u ovim slučajevima je neadekvatno streljivo jer Ameri znaju pretjerati.
Mario ovako se bolje vidi na što si mislio:

A ovo je lom o kojem govorimo, dakle pucanje navlake na najtanjem dijelu.

Da li je netko od naših članova imao ovakvih problema?

[Mario_Zg]

Svaka cast

Istina je da je P38 na tom dijelu dosta tanak i bas je to nekako siromasno napravljeno s obzirom na to kako je na primjer cijev napravljena. Sigurno i opruge utjecu na to da se tako nesto dogodi.
